Коротковолновые инфракрасные панели на КГТ-лампах

ИК-панель как элемент промышленной системы нагрева

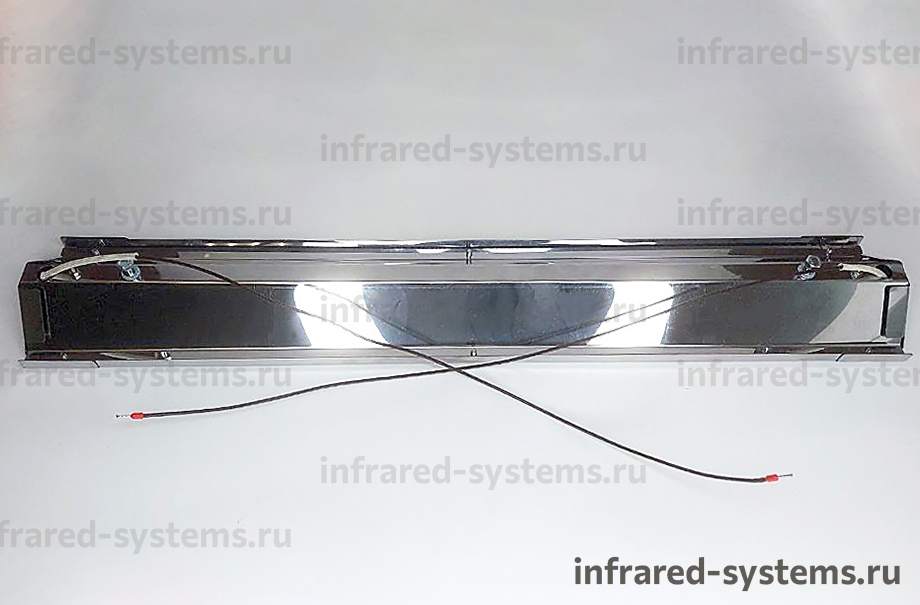

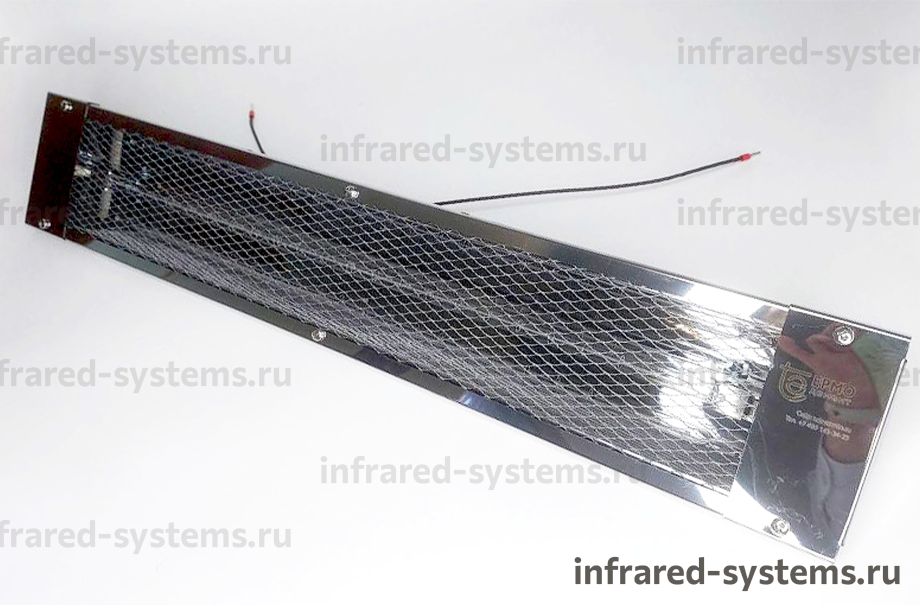

Коротковолновая инфракрасная панель на КГТ — это готовый нагревательный модуль, в котором галогенный инфракрасный излучатель устанавливается в металлический корпус с отражателем.

Такое исполнение удобно, когда необходимо не просто установить отдельную лампу, а сформировать контролируемую зону нагрева определённой площади.

Панели могут использоваться самостоятельно либо объединяться в несколько нагревательных зон и встраиваться в сушильные камеры, технологические линии, установки термообработки и другое промышленное оборудование.

Конструкция коротковолновой ИК-панели

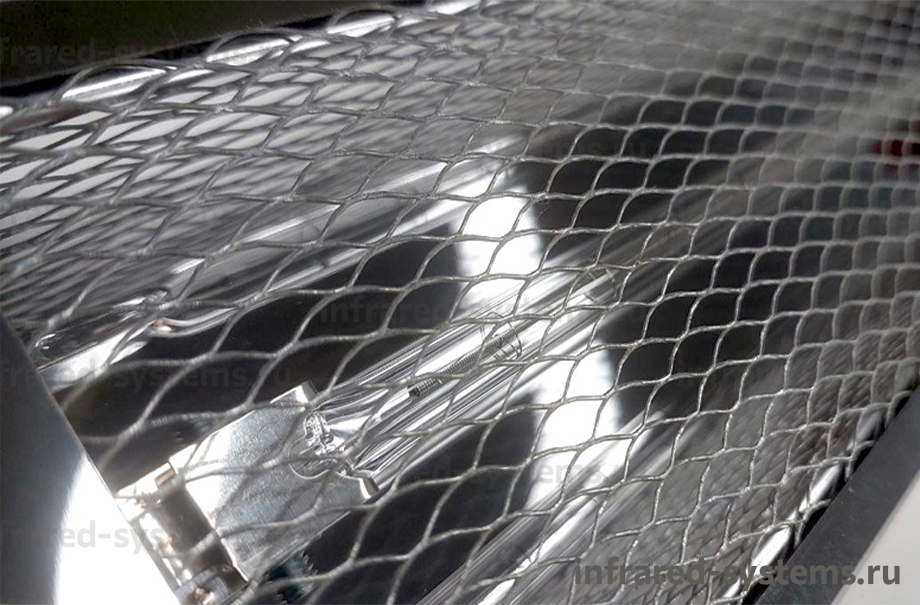

Основным источником инфракрасного излучения служит кварцевая галогенная лампа КГТ. Лампа устанавливается в металлический корпус с отражателем, который направляет излучение в рабочую зону и помогает эффективнее использовать тепловой поток.

В зависимости от задачи панель может использоваться как самостоятельный нагревательный модуль или входить в состав многопанельной системы. При проектировании учитываются способ крепления, расстояние до изделия, расположение соседних панелей и особенности технологического оборудования.

Как подобрать КГТ-панель под технологический процесс

Для выбора панели недостаточно ориентироваться только на мощность нагревателя. Необходимо учитывать размеры и материал изделия, площадь зоны нагрева, расстояние до поверхности, требуемую температуру и время технологического цикла.

Для предварительного расчёта желательно сообщить:

• что необходимо нагреть;
• материал изделия;
• размеры зоны нагрева;
• требуемую температуру;
• время нагрева;
• расстояние от панели до поверхности;
• доступное напряжение питания;
• особенности существующего оборудования.

По этим данным можно определить необходимую мощность, количество панелей и схему их размещения.

Почему в панели используются КГТ-лампы

Галогенные КГТ относятся к коротковолновым инфракрасным источникам. Для панелей нашего производства используются излучатели с длиной волны порядка 0,8–1,4 мкм.

Главная особенность такого нагрева — быстрый отклик. Излучатель быстро выходит на рабочий режим, поэтому подачу тепла можно оперативно включать, отключать и регулировать в соответствии с технологическим циклом.

КГТ-панели особенно интересны для процессов, где требуются:

• быстрый нагрев поверхности;
• высокая плотность теплового потока;
• локальный нагрев определённого участка;
• быстрое изменение мощности;
• циклическая работа оборудования;
• компактное размещение источника тепла.

Где используются панели на КГТ

Коротковолновые ИК-панели могут применяться в оборудовании для:

Сушки покрытий

Направленный инфракрасный нагрев используется при сушке лакокрасочных и других технологических покрытий.

Полимеризации

Панели могут включаться в состав оборудования для термообработки и полимеризации материалов.

Предварительного нагрева

ИК-модули позволяют организовать отдельную зону быстрого нагрева изделия перед следующей технологической операцией.

Нагрева пластика

КГТ-панели применяются в оборудовании, где требуется интенсивный нагрев листовых и других полимерных материалов.

Локального нагрева

Компактная панель позволяет воздействовать на выбранный участок изделия без необходимости нагревать весь объём камеры.

Модернизации оборудования

Панели могут использоваться как отдельные нагревательные модули при переоборудовании существующих сушильных камер, линий и установок.
