Инфракрасный нагрев пластика применяется в технологических процессах, где необходимо быстро и контролируемо нагреть листовой материал, заготовку или готовое изделие без непосредственного контакта с нагревателем.
ИК-нагрев используют при термоформовании и вакуумной формовке, предварительном нагреве деталей, гибке пластиков, сушке покрытий, нагреве полимерных листов перед последующей обработкой и в составе автоматических производственных линий.
Мы подбираем и изготавливаем инфракрасные нагревательные панели и системы с учётом типа пластика, толщины материала, размеров рабочей зоны, требуемой температуры и продолжительности технологического цикла.
Инфракрасные нагреватели могут применяться как самостоятельное оборудование или встраиваться в
существующую технологическую линию.
Основные задачи:
Конструкция ИК-системы определяется непосредственно технологической задачей. Это может быть одна нагревательная панель, несколько независимо управляемых зон, верхний и нижний нагрев либо полноценный модуль, интегрированный в оборудование заказчика.
В отличие от конвекционного нагрева, при котором сначала нагревается воздух, инфракрасное излучение передаёт энергию непосредственно нагреваемому материалу.
Это позволяет получить высокую интенсивность теплопередачи и быстро изменять мощность нагрева.
Для производственных процессов это даёт несколько важных возможностей:
Быстрый нагрев.
Энергия передаётся непосредственно поверхности изделия, поэтому не требуется предварительно прогревать большой объём воздуха.
Зональное управление.
Рабочую поверхность можно разделить на отдельные зоны и независимо регулировать мощность каждой группы нагревателей.
Локальный нагрев.
Можно воздействовать только на требуемую область пластикового изделия.
Регулирование мощности.
Температурный режим можно изменять в зависимости от этапа технологического процесса.
Интеграция в оборудование.

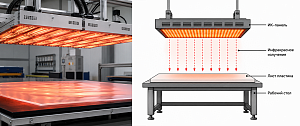

ИК-панели могут устанавливаться над рабочим столом, внутри камеры, в термоформовочной машине, над конвейером или непосредственно в существующей производственной установке.
ИК-нагрев применяется для обработки многих распространённых термопластичных материалов:
| Материал | Возможное применение |
|---|---|
| ПЭТ / PET | Термоформование, формование упаковки |
| ПЭТГ / PETG | Нагрев перед формованием и гибкой |
| ПВХ / PVC | Нагрев листов, профилей и изделий |
| Полипропилен / PP | Формование и предварительный нагрев |
| Полиэтилен / PE | Нагрев листов и заготовок |
| Полистирол / PS | Вакуумная формовка |
| ABS-пластик | Формование технических изделий |
| PMMA / акрил | Нагрев перед гибкой и формованием |
| Поликарбонат / PC | Технологический нагрев листов и заготовок |
| Другие полимерные материалы | Подбор режима нагрева под материал и технологический процесс |
При подборе системы важно учитывать не только название полимера.
На поглощение инфракрасного излучения также влияют:
Поэтому для промышленной установки желательно подбирать режим нагрева под конкретный материал и технологический процесс.
Одной универсальной инфракрасной лампы или панели для всех пластиков не существует.
Для разных технологических процессов могут использоваться различные типы ИК-излучателей.
В качестве источника излучения могут применяться кварцевые галогенные лампы КГТ.
Галогенные ИК-нагреватели КГТ преимущественно относятся к коротковолновым источникам инфракрасного излучения, но так же бывают средневолновые и длинноволновые.
Их особенность — высокая интенсивность излучения и малая тепловая инерция.
Коротковолновые системы подходят для процессов, где необходимы:
На базе КГТ могут изготавливаться отдельные инфракрасные панели или многозонные системы нагрева.
Кварцевые инфракрасные элементы широко применяются для нагрева пластиков и других полимерных материалов.
Они позволяют сформировать относительно равномерное тепловое поле и использовать различные конфигурации нагревательных панелей.
Подходят для:
Керамические ИК-излучатели характеризуются большей тепловой инерцией и применяются в процессах, где требуется продолжительный стабильный нагрев.
Из них могут собираться плоские нагревательные панели различных размеров и мощности.
Подбор оборудования начинается не с выбора конкретного нагревателя, а с анализа технологической задачи.
Для расчёта желательно определить следующие параметры.
Необходимо знать тип пластика и, по возможности, его марку.
Толщина листа существенно влияет на продолжительность нагрева и требуемую мощность системы.
Например:
600 × 400 мм,
1000 × 800 мм,
1500 × 1000 мм.
По этим размерам определяется количество и расположение нагревательных элементов.
Необходимо понимать, с какой температуры начинается процесс и до какой температуры требуется нагреть материал.
Для производительных линий особенно важно знать допустимую продолжительность одного технологического цикла.
Для тонкого материала может использоваться одна нагревательная поверхность.
Для более интенсивного или равномерного прогрева возможно размещение ИК-панелей с двух сторон.
Для сложных изделий разные участки листа могут требовать различной интенсивности нагрева.
В таком случае панель разделяется на несколько независимо регулируемых зон.
При термоформовании равномерная температура по всей площади листа требуется далеко не всегда.
Например, разные участки будущего изделия могут иметь различную глубину вытяжки.
Если вся поверхность нагревается одинаково, отдельные зоны материала могут перегреваться или, наоборот, оставаться недостаточно пластичными.
Поэтому промышленная ИК-система может быть разделена на несколько нагревательных зон.
Каждая зона управляется отдельно.
Это позволяет:
Количество зон определяется размерами рабочей поверхности и требованиями технологического процесса.
Инфракрасная система нагрева может иметь различную конструкцию в зависимости от технологического процесса и существующего оборудования.
Для относительно простой задачи может использоваться отдельная ИК-панель, установленная над рабочей поверхностью. Для термоформования, вакуумного формования или автоматизированной линии применяются более сложные многозонные системы с независимым регулированием мощности.
Возможные варианты исполнения:
В качестве источников излучения могут использоваться коротковолновые КГТ-лампы, кварцевые и керамические инфракрасные нагреватели.
ИК-нагреватели могут применяться как при изготовлении нового термоформовочного и вакуум-формовочного оборудования, так и при модернизации уже работающих установок.
Замена или модернизация нагревательной части позволяет:
При необходимости нагревательные панели могут быть изготовлены под размеры существующей рамы или рабочей зоны оборудования заказчика.
Купить инфракрасные нагреватели для нагрева пластика или заказать разработку ИК-системы можно, оставив заявку на сайте.
Для предварительного подбора достаточно отправить информацию о материале, толщине пластика, размерах рабочей зоны, требуемой температуре и времени нагрева.
По этим данным специалисты помогут определить подходящий тип инфракрасных излучателей, ориентировочную мощность и конструкцию нагревательной системы.
Оставьте заявку — подберём решение для вашей технологической задачи.
Отправьте данные о материале, размерах рабочей зоны, требуемой температуре и времени нагрева. Мы поможем подобрать тип ИК-излучателей, мощность и конструкцию системы.
